Kiedy gotową formę wtryskową można dostosować pod nowy detal bez budowy od zera

W zakładach przetwórstwa tworzyw sztucznych nierzadko dochodzi do sytuacji, gdy zmieniają się wymagania techniczne dla produkowanego detalu. Wynika to zazwyczaj z aktualizacji pierwotnego projektu, optymalizacji kosztów materiałowych lub wprowadzenia nowych rygorystycznych norm branżowych. Zamiast inwestować w całkowicie nowe narzędzie, zakłady często decydują się na wykorzystanie dotychczasowej infrastruktury. Odpowiednio zaplanowana ingerencja w istniejącą konstrukcję pozwala na kontynuację produkcji. Wyraźnie skraca to czas wdrożenia zaktualizowanego wzoru na rynek i obniża nakłady finansowe. Przeróbka staje się racjonalnym wyborem, o ile założone zmiany dotyczą wyłącznie lokalnej geometrii wypraski lub drobnych parametrów samego procesu wtrysku.

Jakie elementy narzędzia formującego podlegają bezpiecznej przebudowie

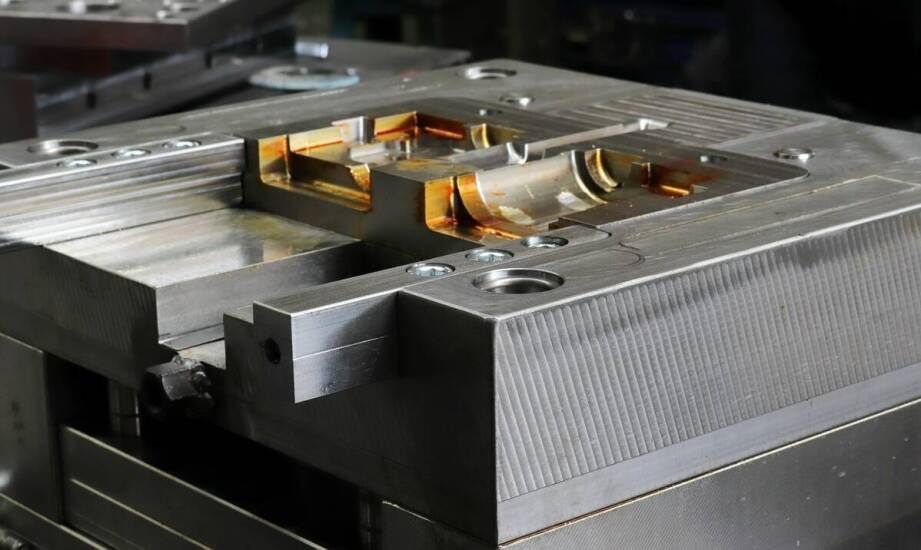

Gniazda formujące, na które składają się stempel i matryca, stanowią obszar najczęstszych interwencji podczas dostosowywania narzędzia do nowego kształtu detalu. Zastosowanie dodatkowych wkładek oraz rdzeni umożliwia wprowadzanie precyzyjnych korekt bez konieczności głębokiej ingerencji w główny blok stali. Równie istotny pozostaje układ chłodzenia, oparty na wywierconych kanałach w płytach i wkładach. Jego rozbudowa poprzez dodanie nowych obiegów poprawia równomierne odprowadzanie ciepła z formowanego tworzywa. Zmianom podlega także układ wypychania. Prowadnice i wypychacze muszą zostać ściśle dopasowane do zmienionych wymiarów wypraski, co zapobiega mechanicznym deformacjom detalu podczas wyjmowania go z maszyny.

Istnieje jednak wyraźna granica między opłacalną korektą a sytuacją, w której narzędzie traci swój potencjał produkcyjny. Kluczowym czynnikiem jest ogólny stan techniczny. Jeśli zużycie powierzchni podziału przekracza zakładane tolerancje wymiarowe lub struktura nośna uległa osłabieniu przez zmęczenie materiału, nawet zaawansowana przebudowa nie zapewni powtarzalności wymiarowej produkcji. Podobnie narzędzia posiadające fundamentalne wady konstrukcyjne, takie jak źle zaprojektowane chłodzenie powodujące skurcze tworzywa, lepiej zastąpić zupełnie nowymi.

Etapy przygotowań oraz techniki serwisowej obróbki stali

Każda profesjonalna modyfikacja form wtryskowych wymaga wcześniejszego zgromadzenia szczegółowych danych technicznych. Podstawę stanowi pełna dokumentacja konstrukcyjna oraz dokładne pomiary rzeczywistej geometrii formy po jej dotychczasowym okresie eksploatacji. Równie ważna jest dogłębna analiza historii awarii i zweryfikowanie stosowanych parametrów wtrysku. Zebranie takich informacji pozwala przewidzieć faktyczny wpływ planowanych zmian na ciśnienie wtrysku oraz rozkład temperatur w gnieździe.

Sama realizacja prac opiera się na kilku sprawdzonych technikach ubytkowych i przyrostowych. Precyzyjne frezowanie CNC służy do zmiany kształtów gniazd i wkładek. Taki zabieg pozwala na zebranie minimalnej wymaganej warstwy materiału bez naruszania struktury bazowej. Z kolei do regeneracji miejscowych ubytków wykorzystuje się spawanie laserowe. Ta technologia umożliwia nadlanie twardej stali narzędziowej z minimalnymi odkształceniami termicznymi, co wynika ze ściśle skupionej wiązki energii. W przypadku narzędzi o budowie modułowej stosuje się fizyczną wymianę całych wkładek formujących, co zauważalnie przyspiesza proces adaptacji. Wszystkie te techniki wspólnie tworzą kompletny, skuteczny proces serwisowy.

Przeprowadzona modernizacja bezpośrednio przekłada się na późniejszą stabilność procesu produkcyjnego. Poprawa układu chłodzenia i optymalizacja geometrii gniazda skraca całkowity czas cyklu i zmniejsza ryzyko powstawania wad powierzchniowych na wyprasce. Sam czas przestoju linii produkcyjnej jest wielokrotnie krótszy w porównaniu z okresem oczekiwania na zaprojektowanie, wykonanie i przetestowanie narzędzia zbudowanego od zera. Oczywiście zmodyfikowana forma wciąż wymaga przeprowadzenia niezbędnych prób technologicznych. Przy rzetelnej analizie danych wejściowych ryzyko konieczności wprowadzania kolejnych, wtórnych poprawek drastycznie jednak spada.

Ostateczna decyzja o przebudowie zawsze zależy od bilansu techniczno-ekonomicznego dla konkretnego projektu. Przy dobrym stanie rdzenia i lokalnych korektach oszczędności mogą sięgać kilkudziesięciu procent całkowitych kosztów inwestycji. Łódzka narzędziownia Gremi M. Gałka G. Kurczewski opiera ocenę sensu takich prac na twardych pomiarach geometrii i weryfikacji historii awarii. Jeśli modyfikacje miałyby objąć całkowitą zmianę układu wtryskowego w mocno wyeksploatowanym bloku, zbudowanie nowej formy staje się o wiele bezpieczniejszym fundamentem dla długich, bezawaryjnych serii produkcyjnych.
